Como continuación del post anterior donde vimos algunas formas de representar gráficamente variaciones/comparaciones entre datos, hoy veremos una forma de mostrar datos comparativos empleando iconos en las etiquetas de datos de los gráficos.
La meta es lograr unas etiquetas de datos para nuestras serie de valores que cambie de color según aumente o disminuya frente al ejercicio anterior, mostrando además una flecha hacia arriba o hacia abajo según corresponda.
Partiremos de los datos base siguientes:
Un primer paso es recordar ciertas combinaciones con la tecla Alt para obtener ciertos caracteres:
Alt + 16 ►
Alt + 17 ◄
Alt + 30 ▲
Alt + 31 ▼
Alt + 254 ■
Con estos caracteres construiremos tres formatos personalizados de números:
Estos formatos de número personalizado con los iconos/caracteres los emplearemos posteriormente para formatear las etiquetas de datos de nuestro gráfico.
Siguiente paso.
Generaremos una serie de rangos auxiliares calculados:
Las fórmulas incorporados nos devolverán las diferencias de un año con el anterior, en tres series,
una por cada categoría:
1- para incrementos: (en la celda F3 y luego arrastramos en F3:F8)
=SI(E3>E2;E3-E2;NOD())
2- para igualdades: (en la celda G3 y luego arrastramos en G3:G8)
=SI(E3=E2;E3-E2;NOD())
3- para disminuciones: (en la celda H3 y luego arrastramos en H3:H8)
=SI(E3<E2;E2-E3;NOD())
Seleccionando el rango D1:H8 e insertando un gráfico de columnas apiladas obtenemos:
A continuación añadimos las etiquetas de datos a nuestras cuatro series.
A las etiquetas de datos de la serie 'incremento', desde el formato de etiquetas > Opciones de etiqueta > Número > Categoria 'Personalizada' > Tipo: 0" ▲" (previamente generado).
Repetimos la acción para las otras dos series restantes ('igualdad' y 'disminución'), con sus correspondientes formatos de número (0" ▼" y 0" ■"), que en los primeros pasos habíamos creado.
En estos formatos podríamos haber otorgado alguna propiedad del color de la fuente:
[Verde]0" ▲"
[Rojo]0" ▼"
y
[Azul]0" ■"
En mi caso prefiero dar color desde los formatos normales desde la Ficha Inicio > grupo Fuente > botón Color de fuente, ya que la diversidad de colores es mucho mayor!.
Acabamos aplicando un formato de relleno (Sin Relleno) para las tres series generadas

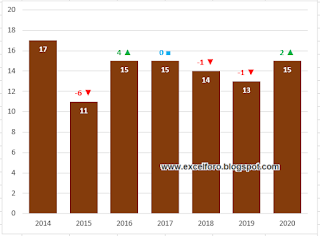

Dando por concluido nuestro gráfico.
La meta es lograr unas etiquetas de datos para nuestras serie de valores que cambie de color según aumente o disminuya frente al ejercicio anterior, mostrando además una flecha hacia arriba o hacia abajo según corresponda.
Partiremos de los datos base siguientes:
Un primer paso es recordar ciertas combinaciones con la tecla Alt para obtener ciertos caracteres:
Alt + 16 ►
Alt + 17 ◄
Alt + 30 ▲
Alt + 31 ▼
Alt + 254 ■
Con estos caracteres construiremos tres formatos personalizados de números:
Estos formatos de número personalizado con los iconos/caracteres los emplearemos posteriormente para formatear las etiquetas de datos de nuestro gráfico.
Siguiente paso.
Generaremos una serie de rangos auxiliares calculados:
Las fórmulas incorporados nos devolverán las diferencias de un año con el anterior, en tres series,
una por cada categoría:
1- para incrementos: (en la celda F3 y luego arrastramos en F3:F8)
=SI(E3>E2;E3-E2;NOD())
2- para igualdades: (en la celda G3 y luego arrastramos en G3:G8)
=SI(E3=E2;E3-E2;NOD())
3- para disminuciones: (en la celda H3 y luego arrastramos en H3:H8)
=SI(E3<E2;E2-E3;NOD())
Seleccionando el rango D1:H8 e insertando un gráfico de columnas apiladas obtenemos:
A continuación añadimos las etiquetas de datos a nuestras cuatro series.
A las etiquetas de datos de la serie 'incremento', desde el formato de etiquetas > Opciones de etiqueta > Número > Categoria 'Personalizada' > Tipo: 0" ▲" (previamente generado).
Repetimos la acción para las otras dos series restantes ('igualdad' y 'disminución'), con sus correspondientes formatos de número (0" ▼" y 0" ■"), que en los primeros pasos habíamos creado.
En estos formatos podríamos haber otorgado alguna propiedad del color de la fuente:
[Verde]0" ▲"
[Rojo]0" ▼"
y
[Azul]0" ■"
En mi caso prefiero dar color desde los formatos normales desde la Ficha Inicio > grupo Fuente > botón Color de fuente, ya que la diversidad de colores es mucho mayor!.
Acabamos aplicando un formato de relleno (Sin Relleno) para las tres series generadas
Dando por concluido nuestro gráfico.
